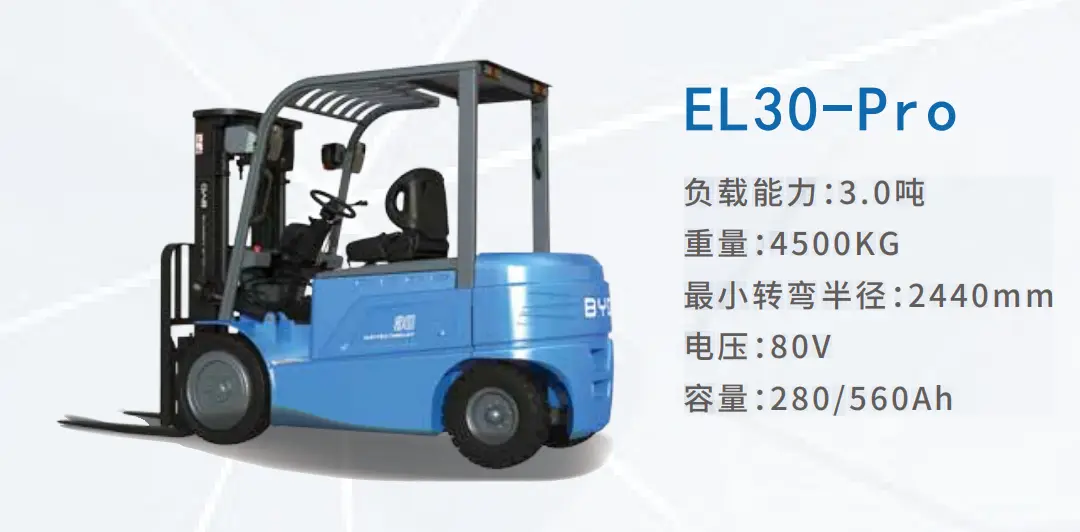

3-طن ركوب على بطارية ليثيوم التوازن رافعة شوكية EL Pro30MAX
EL Pro30MAX هو ملف
3 طن محمولة على مقعد بطارية ليثيوم التوازن رافعة شوكية
بالاعتماد على بطارية طاقة فوسفات الحديد الليثيوم المطورة ذاتيًا من BYD وتقنية التحكم الإلكتروني AC ، جنبًا إلى جنب مع قاعدة العجلات الممتدة والإطار المقوى وهيكل إطار الباب ، مع مراعاة استقرار الحمل الثقيل وكفاءة خرج الطاقة وراحة التشغيل ، فهي مناسبة للتخزين والخدمات اللوجستية والتصنيع الثقيل ونقل مواد البناء وإعادة الشحن في الموانئ وغيرها من سيناريوهات مناولة المواد وتكديسها متوسطة وعالية القوة.
المواصفات الأساسية
قدرة الرفع المقدرة
: 3000kg (3 طن), تحميل مركز المسافة 500MMحجم الجسم
: إجمالي طول 3870mm (باستثناء شوكة 2795mm) ، إجمالي العرض 1270mm ، قاعدة العجلات 1770mm ، مسافة التعليق الأمامي 480mmأداء العملاقة
الحد الأدنى للارتفاع 2125mm ، ارتفاع الرفع القياسي 3000mm ، أقصى ارتفاع 4115mm ، ارتفاع الرفع الحر 130mmتطهير الأرض
120Mm في إطار الباب و 140 مم في الإطار ، وجواز أفضل من المنتجات من نفس المستوىالممرات و المنعطفات
: مناسبة ل 10001200mm عرض قناة صينية أفقية 4165mm ؛ 8001200mm عرض قناة صينية عمودية 4365mm ؛ الحد الأدنى تحول دائرة نصف قطرها 2480mm ، إلى الداخل تحول دائرة نصف قطرها 645mmتكوين الشوكة
: حجم 45 / 122 / 1070mm ، شوكة رف عرض 1100mm ، وذلك تمشيا مع معيار ISO2328 (مواصفات 3A)وزن السيارة
: بما في ذلك الوزن الكلي للبطارية 4510kg ؛ تحميل كامل رمح تحميل 6500kg / 1010kg ، لا تحميل رمح تحميل 1840kg / 2670kgتكوين الإطارات
: الإطارات الصلبة ، العجلات الأمامية 289-15 ، 6.5-10 العجلات الخلفية ، مقاومة للاهتراء ومكافحة التصنيع ، ومناسبة لمجموعة متنوعة من ظروف العمل
القوة والأداء التشغيلي
نظام الطاقة
: مجهزة 80V / 210Ah بطارية ليثيوم فوسفات الحديد ، وتزن البطارية 154 كجم والحجم 700 / 500 / 505mm ؛ يتم مطابقته مع التحكم الإلكتروني AC AC ، وإخراج الطاقة مستقر ونسبة كفاءة الطاقة عالية.تكوين المحرك
محرك محرك 20.5kW ، رفع المحرك 26kW ، احتياطي الطاقة الكافية لتلبية احتياجات العمليات الثقيلة.سرعة السفر
: حمولة كاملة / لا حمولة 18km / h ، كفاءة التنقل وتحسين كفاءة التشغيل.سرعة الرفع
: رفع حمولة كاملة 420mm / s ، لا تحميل 450mm / s ؛ انخفاض حمولة كاملة 550mm / s ، لا تحميل 450mm / s ، عملية سلسة ، وتوفير وقت العمل.الجر والتسلق
الحمولة الكاملة أقصى الجر 19000N ، لا حمولة 10500N. قدرة تسلق الحمولة الكاملة 18 ٪ ، بدون حمولة 20 ٪ ، يمكن بسهولة التعامل مع عمليات المنحدر والمنصة
BYD رافعة شوكية
。أداء الطاقة
محرك بطارية ليثيوم ، صفر الانبعاثات ، وانخفاض مستوى الضجيج ، وانخفاض تكلفة استهلاك الطاقة من رافعة شوكية الاحتراق الداخلي ، ومناسبة لعملية مستمرة متعددة التحول.
ثالثا - السلامة والتكوين الهيكلي
نظام الكبح
تم اعتماد الكبح الهيدروليكي ، واستجابة الكبح حساسة. إنها مناسبة لظروف بدء التوقف عالية التردد لضمان التشغيل الآمن.النظام الهيدروليكي
ضغط العمل 135-150 بار ، تشغيل نظام مستقر ، عملية رفع وتوجيه دقيقة.حماية السلامة
مجهزة بحارس سقف عالي القوة (ارتفاع 2240 مم) لتوفير حماية موثوقة ؛ ضجيج السائق هو ≤75dB (A) لتحسين بيئة العمل.جسر الإطار
: أطول تصميم قاعدة العجلات لتعزيز الثقيلة-- واجب الاستقرار ؛ مصنوعة من مواد عالية القوة ، بعد اختبار مكثف ، حمولة مستقرة ، مناسبة لظروف العمل المعقدة.
IV. تجربة التشغيل وسيناريوهات التطبيق
تصميم مريح
ارتفاع المقعد 1260 مم ، مساحة التشغيل واسعة ، التصميم معقول ، وليس من السهل التعب بعد التشغيل على المدى الطويل.من السهل السيطرة عليها
توجيه خفيف ، ترس واضح ، صعوبة منخفضة للبدء ، مناسب لإيقاع التشغيل عالي التردد.السيناريو المنطبق
تستخدم على نطاق واسع في البيئات التقليدية الداخلية والخارجية مثل التخزين الثقيل ، ومراكز النقل اللوجستي ، وأسواق مواد البناء ، ومحطات الموانئ ، وتصنيع السيارات ، لتلبية احتياجات مناولة البضائع 3 أطنان ، والتراص ، والتحميل والتفريغ.
| اسم المعلمة | وحدة | EL-PRO30MAX |
| اسم الموديل | / | EL-Pro30MAX |
| شكل ديناميكي | / | كهربائي |
| طريقة التشغيل | / | المقعد |
| قدرة الرفع المقدرة | كيو كلغ | 3000 |
| تحميل مركز المسافة | ج مم | 500 |
| البروز الأمامي | x مم | 480 |
| قاعدة العجلات | ي مم | 1770 |
| الوزن الإجمالي (بما في ذلك البطارية) | كلغ | 4510 |
| حمولة المحور (حمولة كاملة) | كلغ | 6500/1010 |
| حمولة المحور (بدون حمولة) | كلغ | 1840/2670 |
| شكل الاطارات | إطار صلب | |
| حجم العجلات الأمامية | مم | 289-15 |
| حجم العجلات الخلفية | مم | 6.5-10 |
| عدد العجلات الأمامية / الخلفية ، x = عجلات القيادة | 2x / 2 | |
| المسار الأمامي | B10 مم | 1030 |
| المسار الخلفي | b11 مم | 980 |
| إلى الأمام / الخلف زاوية | أ / ب | 5-8 |
| ارتفاع العملاقة | h1 مم | 2125 |
| ارتفاع الرفع الحر | h2 مم | 130 |
| ارتفاع رفع العملاقة القياسية | h3 مم | 3000 |
| أقصى ارتفاع لجسر الرافعة (بعيدًا عن الأرض) | h4 مم | 4115 |
| ارتفاع السقف | h6 مم | 2240 |
| ارتفاع المقعد (عن الأرض) | h7 مم | 1260 |
| ارتفاع دبوس الجر | h10 مم | 390 |
| طول كامل | l1 مم | 3870 |
| الطول الكامل (باستثناء الشوك) | l2 مم | 2795 |
| العرض الكلي | b1 / b2 مم | 1270 |
| حجم الشوكة | s / e / l مم | 45/122/1070 |
| رفوف شوكة متوافقة مع ISO 2328 ، إطارات / أشكال A ، B | 3A | |
| شوكة رف العرض | b3 مم | 1100 |
| الحد الأدنى للارتفاع من الأرض عند الجسر | م1 مم | 120 |
| الحد الأدنى للارتفاع من الأرض في الإطار | م2 مم | 140 |
| عرض القناة مع علبة أفقية 1000x1200 | أستم مم | 4165 |
| عرض القناة مع علبة رأسية 800x1200 | أستم مم | 4365 |
| الحد الأدنى تحول دائرة نصف قطرها | وا مم | 2480 |
| الداخل تحول دائرة نصف قطرها | B13 مم | 645 |
| سرعة القيادة ، تحميل / لا تحميل | كم / ساعة | 18/18 |
| سرعة الرفع ، تحميل / لا تحميل | مم / ث | 420/450 |
| انخفاض السرعة ، تحميل / لا تحميل | مم / ث | 550/450 |
| أقصى الجر ، S2 = 5min ، تحميل / لا تحميل | ن | 19000/10500 |
| أقصى قدرة التسلق ، S2 = 5min ، تحميل / لا تحميل | % | 18/20 |
| شكل الفرامل | الفرامل الهيدروليكية | |
| محرك قوة المحرك ، S2 = 60min | kw | 20.5 |
| رفع قوة المحرك ، S3 = 15 ٪ ED | kw | 26 |
| قدرة البطارية | V / آه | 80/210 |
| وزن البطارية | كلغ | 154 |
| حجم البطارية L / W / H | مم | 700/500/505 |
| VDI نوع دورة استهلاك الطاقة | kw / h | |
| نوع التحكم الإلكتروني | AC | |
| ضغط عمل النظام الهيدروليكي | بار | 135-150 |
| الضوضاء في السائق | ديسيبل (أ) | ≤75 |
| اتصال الجر | دبوس |
